一、工作原理

500X持壓泄壓閥一般安裝在泄水旁路上，與主管道并聯安裝。上游壓力低于導閥設定值，導閥關閉；上游壓力作用在主閥膜室腔內，使主閥維持關閉。一但上游壓力逐漸上升到超過導閥設定值，導閥就會開啟，泄放主閥系統側的壓力水；此時主閥開啟，大量泄水降壓至設定值時，才緩慢平穩關閉，不產生二次水錘。適用于消除因流量供大于需而逐漸增大過高壓力，當管道壓力值低于閥門設定值后自動關閉；持壓泄壓閥的動作壓力連續可調。

二、產品介紹

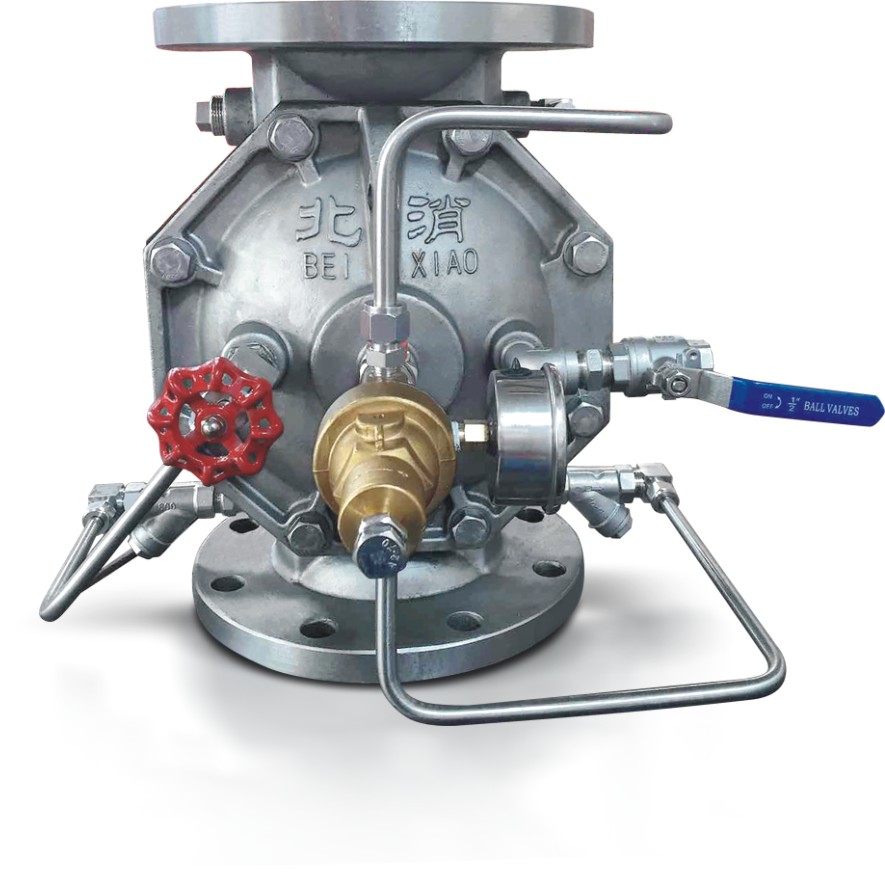

持壓泄壓閥由主閥、導閥、針閥、過濾器、壓力表及連接管路組成。主閥為隔膜式結構。通過調節導閥的設定值及針閥開度，可以方便的設定閥門的動作壓力；并通過接管系統和膜室腔來穩定出口壓力。我公司生產的 持壓減壓閥技術成熟，做工精細，制造精良，且具有工作性能穩定，動作靈敏，維護方便，使用可靠等優點。被用于各類應用水滅火的場所，且有多種規格可供選擇。 500X-16/25Q 持壓泄壓閥

三、產品用途

500X持壓泄壓閥廣泛用于消防、給排水、石化、電廠等行業中。保護系統管網的穩定工作，防止水壓過高造成系統故障。

四 、 技術參數 及外形尺寸

適用介質：水

適應溫度：0～80℃

額定工作壓力：1.6MPa

五、 安裝維護說明

a. 持壓泄壓閥周圍應留有一定空間，便于安裝維修操作；

b. 持壓泄壓閥在運輸和安裝過程中，應盡量避免劇烈碰撞，以防止管路系統、儀表等受到損傷而影響正常工作；

c. 安持壓泄壓閥裝前后請勿自行拆卸調整；

d. 持壓泄壓閥安裝時水平和豎直方向均可，但需按照水流箭頭方向；

e. 泄水位置應選擇能安全排水的有利位置，并且不會對人員設備造成潛在危險；

f. 持壓減壓閥的排氣閥用于膜室腔排氣。初次使用，先打開排氣閥排氣。有水排出時，立即關閉排氣閥，膜室腔開始建立壓力。平時正常工作時，排氣閥必須 關閉；
