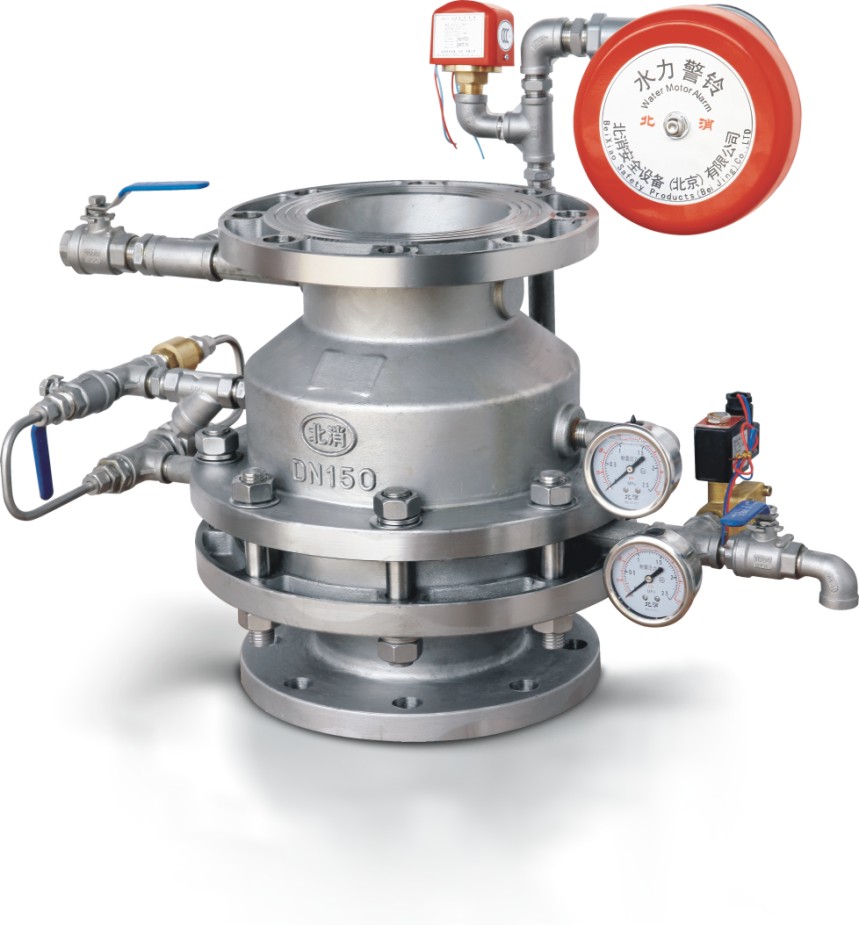

活塞式雨淋報警閥

活塞式雨淋閥組由雨淋閥、水力警鈴、防復位閥、電磁閥和控制腔供水管路、雨淋報警閥開啟管路、報警管路、排水管路、壓力表等部件組成。活塞式雨淋閥中有控制腔、供水腔和管網腔。依靠活塞帶動密封封住供水口。控制腔的加壓和泄壓改變活塞位置，決定雨淋閥的開啟或關閉。電磁閥動作或打開緊急手動球閥都可以起動雨淋報警閥。防復位閥的作用是當控制腔泄壓雨淋報警閥開啟后，封住控制腔進水通道，防止因控制腔增壓雨淋報警閥復位斷水，在雨淋報警閥關閉時，打開控制腔進水通道補壓，防止雨淋報警閥開啟造成誤噴事故。
