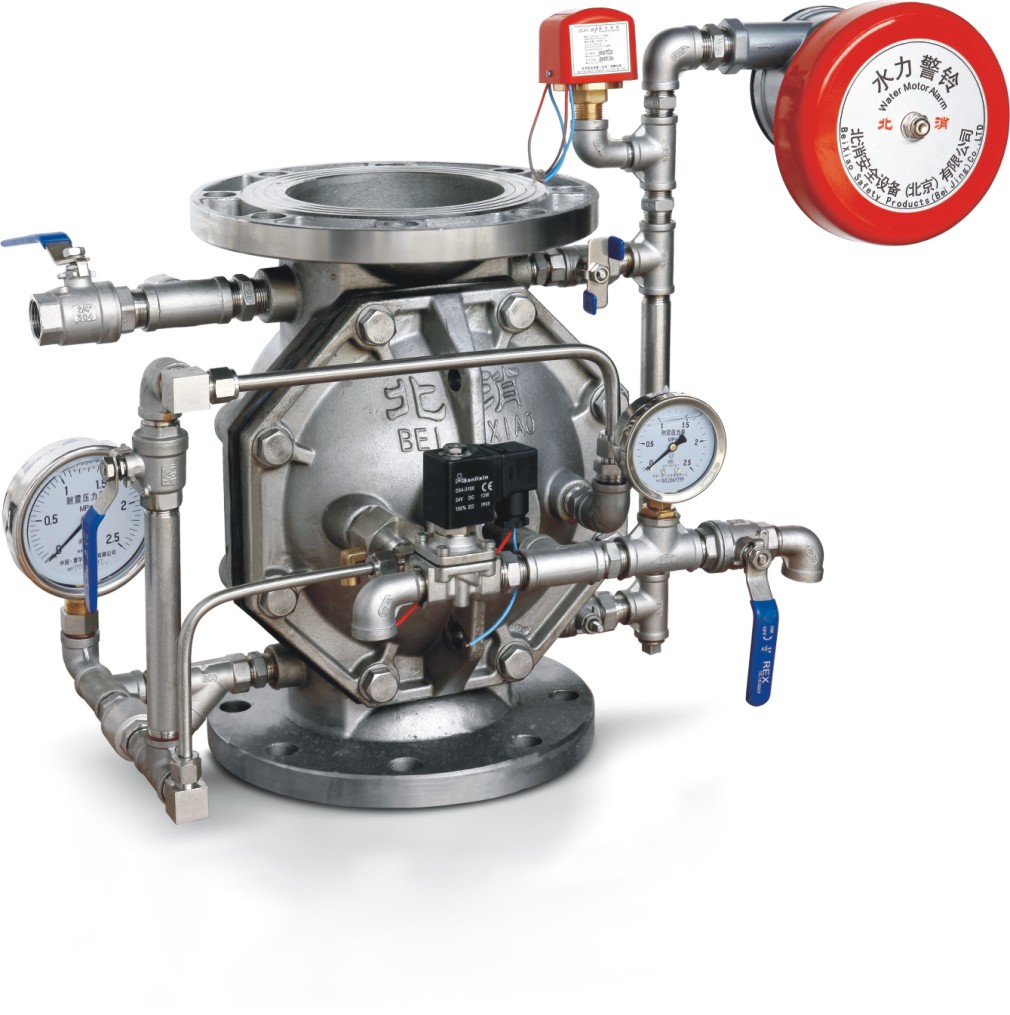

雨淋報警閥與水力警鈴、防復位閥、電磁閥和控制腔供水管路、雨淋報警閥開啟管路、 報警管路、排水管路、壓力表等部件組成。在自動噴水滅火系統中，雨淋閥應用廣泛，大量應用于開式系統如雨淋系統、水幕系統、 水噴霧滅火系統。也可以用于閉式系統，如預作用系統。

雨淋報警閥具有以下幾個主要功能：

a. 自動接通水源功能；b. 自動報警功能；c. 防止閥瓣的自動復位功能；d. 試驗供水設施和報警裝置的功能；e. 手動和自動啟動功能。

我公司生產的 ZSFM 系列隔膜式雨淋報警閥系統技術成熟，做工精細，制造精良，且具有工作性能穩定，動作靈敏，滅火效率高，可在線維護，使用可靠等優點。被廣泛應用于各類應用水滅火的場所，且有多種材質、規格可供選擇。

工作原理

雨淋報警閥中有控制腔、供水腔和系統腔。依靠隔膜封住供水腔壓力水，控制腔的加壓和泄壓改變隔膜位置，從而開啟或關閉雨淋報警閥。電磁閥動作或打開緊急啟動球閥都可以啟動報警閥。防復位閥的作用是當控制腔泄壓雨淋報警閥開啟后，封住控制腔進水通道，防止因控制腔增壓雨淋報警閥復位斷水，雨淋報警閥需關閉時，打開控制腔進水通道補壓，使隔膜復位。防止雨淋報警閥伺應狀態時因水壓波動開啟造成誤噴事故。

圖5 壓力開關、電磁閥接線圖

供水及調試

首次供水操作步驟：

1、關閉雨淋報警閥組全部球閥和雨淋報警閥供水側和系統側蝶閥；

2、先打開雨淋報警閥左側球閥6（復位球閥），再打開供水側信號蝶閥供水；

3、慢慢打開緊急啟動球閥2排氣，當有水流出后即關閉；

4、當防復位閥7停止排水，上、下壓力表壓力平衡時，關閉復位球閥6；

5打開系統排水閥，當無水流出時，關閉系統排水閥；

6、打開報警球閥1和系統側蝶閥，進入伺應狀態。

因火災啟動后或季度調試啟動后，閥門復位操作步驟：

1、關閉供水側蝶閥；

2、將電磁閥復位，關閉手動緊急啟動球閥2；

3、打開復位球閥6；

4、打開系統側排水球閥5，當無水排出時，關閉排水球閥；

5、為防止水進入系統造成誤噴，先關閉系統側蝶閥；

6、打開供水側蝶閥，觀察水力警鈴、壓力開關，沒有報警或壓力開關無動作；

7、關閉復位球閥6，打開系統側蝶閥，系統恢復伺應狀態。

? 安裝及使用：

a. 雨淋報警閥組應安裝在4℃以上不結冰的場所。

b. 雨淋報警閥組安裝位置周圍，應留有充分的維修空間，以保證在最短的停機時間內修復。

c. 雨淋報警閥組垂直安裝（要水平安裝須訂貨時告知）。安裝時注意進出水方向。

d. 雨淋報警閥前必須安裝過濾器，保證供水清潔。

e. 雨淋報警閥組兩端應安裝信號蝶閥。

f. 雨淋報警閥組上的橡膠件—隔膜片，為了防止老化而造成不必要的損失，建議5-6年更換一次。

訂貨須知

1. 在訂購雨淋報警閥時，請在訂單中寫明產品名稱、型號、規格、數量及要求交貨日期。

2. 雨淋報警閥組配置包括：雨淋報警閥一套、壓力表兩只、水力警鈴一套、手動及電動控制閥一套、壓力

開關一只，使用說明書、合格證各一份。進出口信號蝶閥、其它備品備件需單獨訂貨，請在訂貨時注明。
