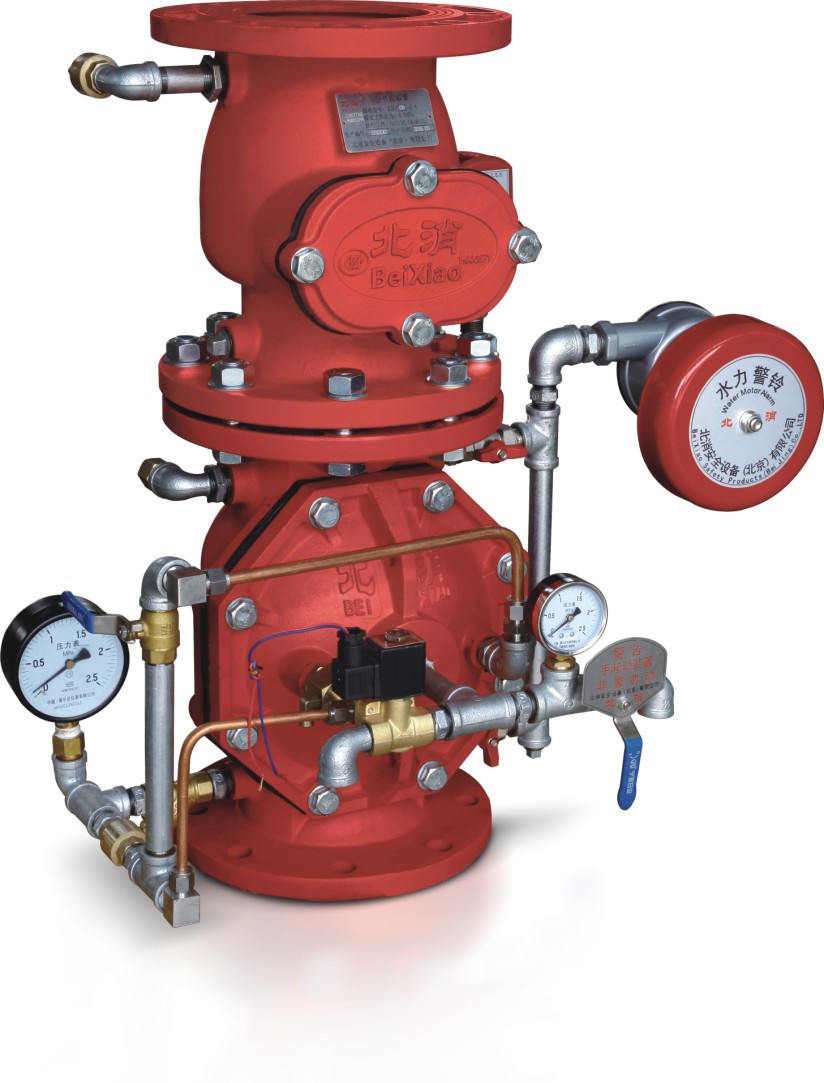

預作用裝置是預作用自動噴水滅火系統中的主要組件，由預作用報警閥組、控制盤、氣壓維持裝置和空氣供給裝置組成，通過電動、氣動、機械或其他方法進行開啟，使水能夠單向流入噴水系統同時進行報警的一種單向閥組裝置。控制柜和空氣供給裝置均需提供220V外接電源。預作用自動噴水滅火系統在伺應工作狀態時，預作用報警閥后配水管道不充水，而充以壓力0.03-0.05MPa的空氣，用以監測管網密封性。控制供給裝置的電接點壓力表的調整為：低0.03MPa、高0.05MPa。火災發生時，配套設置的火災自動報警系統聯動或遠控、手動起動預作用報警閥組后，配水管道充水、末端電動排氣閥排氣轉換為濕式自動噴水滅火系統，同時發出報警信號。待火災進一步發展，噴頭開啟噴水滅火。預作用自動噴水滅火系統適用于怕水漬損失的場所和環境溫度低于 4℃或高于70℃的場所。

三、預作用報警閥的工作原理

雨淋報警閥是預作用報警閥組的主要部件。雨淋報警閥內有供水腔、系統腔和控制腔。伺應狀態時，控制腔中壓力水推動隔膜封住閥座，將供水腔和系統腔隔開，雨淋報警閥關閉。當電磁閥啟動或手動啟動時，控制腔卸壓，供水腔的壓力水推動隔膜離開閥座，報警閥打開。

四、控制盤

預作用裝置的控制盤面板上設有電源電壓（工作電源和備用電源）顯示，預作用報警閥組開、開狀態顯示，電磁閥手動開啟按鈕，高、低氣壓報警顯示，系統充氣狀態顯示等。管網氣壓正常時，氣壓正常信號燈亮。因泄漏造成管網氣壓下降至低于正常氣壓時，電接點壓力表動作，訊響器報警，氣壓報警信號燈亮，同時將報警信號送往控制中心。當火災發生時，電磁閥啟動，打開預作用報警閥組，電磁閥工作燈亮，電磁閥啟動信號反饋至控制中心。

五、氣壓維持裝置

氣壓維持裝置中設有空氣過濾器、調壓閥、單向閥、控制氣泵電接點壓力表和監控氣壓報警電接點壓力表。空氣壓縮機的壓縮空氣經過氣壓維持裝置的調壓閥按需要的壓力，送往系統管網。設置的單向閥，保證了進入管網中的水不會泛濫到輸送壓縮空氣的管道中去。控制氣泵的電接點壓力表調至：低壓0.035MPa/高壓0.05MPa,而監控管網氣壓的電接點壓力表值調至：低壓0.02MPa/高壓0.06MPa。

六、預作用裝置伺應狀態的調整步驟

1、關閉預作用閥組上下的蝶閥和全部球閥，電磁閥斷電；

2、打開預作用閥組左側球閥 4，再打開預作用閥組下的蝶閥供水；

3、打開預作用閥組右側球閥 2排氣，有水排出后關閉；

4、待供水壓力表和控制腔壓力表壓力值相等時，將球閥4其關閉；

5、打開預作用閥組正后方球閥 5 放水。水放完后，關閉此球閥；

6、打開球閥 3試報警。然后關閉；

7、打開預作用閥組上方的蝶閥和報警球閥 1；

8、系統按要求充氣后，預作用裝置即進入伺應狀態。

七、注意事項

1、預作用裝置應安裝在照明良好和防凍的室內，周圍應留有足夠的空間以便安裝和維修；

2、預作用報警閥必須垂直安裝；

3、預作用裝置必須設專人監管；

4、預作用報警閥上下必須安裝信號蝶閥；

5、預作用報警閥上的球閥伺應狀態時必須關閉；

6、供水斷水時，必須關閉預作用報警閥下部信號蝶閥，當再次供水時，再按預作用裝置伺應狀態的調整步驟重新操作；

7、水力警鈴用戶根據需要自行安裝。水力警鈴入水口直徑為3/4”，配管需要變徑。水力警鈴排水口必須朝下；

8、空氣壓縮機的操作和維護，應參照空氣壓縮機的使用說明書，空氣壓縮機主要用于系統的補氣，以免空氣壓縮機因長期連續工作而損壞。

訂貨須知

1. 在訂購預作用裝置時，請在訂單中寫明產品名稱、型號、規格、數量及要求交貨日。2. 預作用裝置配置包括：預作用報警閥一套、氣壓維持裝置一套、預作用控制盤一個、空氣壓縮機一臺，使用說明書、合格證各一份。如因設計所需有所增減，請在訂貨時注明。如需其它配件需單獨訂貨。
